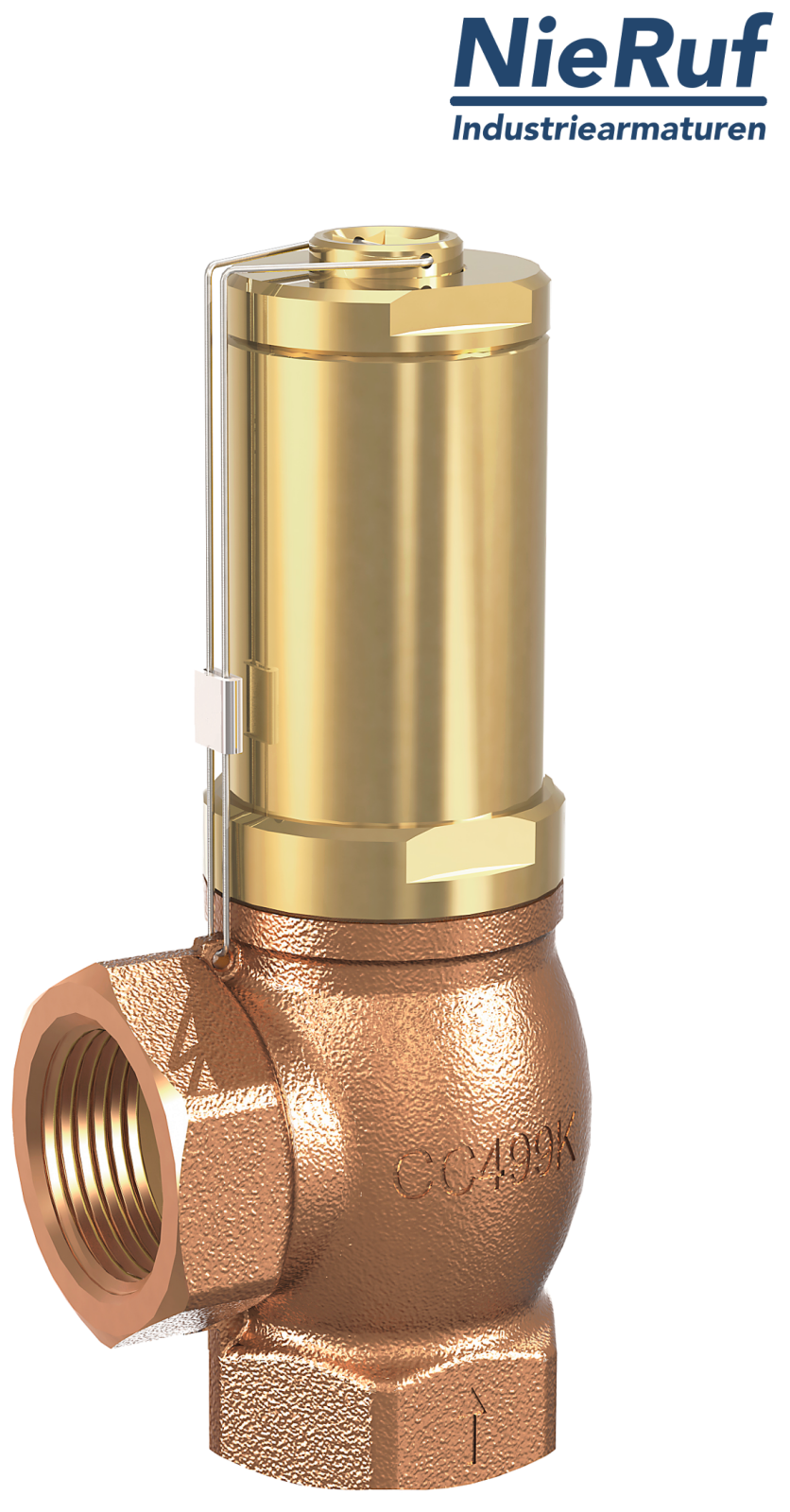

déverseur/soupape de décharge en équerre 1/2" pouce femelle modèle UV02 en bronze/laiton plage de réglage 2 - 12 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
1/2" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1/2" pouce femelle modèle UV01 en bronze/laiton plage de réglage 2 - 12 bar joint FKM pour fluides liquides et gazeux
Diamètre:
1/2" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/8" pouce femelle modèle UV02 en bronze/laiton plage de réglage 0,5 - 2,5 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
3/8" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
0,5 - 2,5 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/4" pouce femelle modèle UV01 en bronze/laiton plage de réglage 2 - 12 bar joint FKM pour fluides liquides et gazeux
Diamètre:
3/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/4" pouce femelle modèle UV01 en bronze/laiton plage de réglage 0,5 - 2,5 bar joint FKM pour fluides liquides et gazeux
Diamètre:
3/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
0,5 - 2,5 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge à passage droit 2" pouce mâle modèle UV05 en bronze/laiton plage de réglage 1,5 - 6,0 bar joint EPDM pour fluides liquides et gazeux
Diamètre:
2" pouce mâle
Raccordement:
mâle BSP-T
Joint:
EPDM
Plage de réglage:
1,5 - 6,0 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/8" pouce femelle modèle UV02 en bronze/laiton plage de réglage 12 - 20 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
3/8" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
12 - 20 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1 1/4" pouce femelle modèle UV02 en bronze/laiton plage de réglage 0,5 - 2,5 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
1 1/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
0,5 - 2,5 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1" pouce femelle modèle UV02 en bronze/laiton plage de réglage 12 - 20 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
1" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
12 - 20 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1 1/4" pouce femelle modèle UV02 en bronze/laiton plage de réglage 12 - 20 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
1 1/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
12 - 20 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge à passage droit 1/2" pouce mâle modèle UV05 en bronze/laiton plage de réglage 1,5 - 6,0 bar joint EPDM pour fluides liquides et gazeux
Diamètre:
1/2" pouce mâle
Raccordement:
mâle BSP-T
Joint:
EPDM
Plage de réglage:
1,5 - 6,0 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge à passage droit 1 1/2" pouce mâle modèle UV05 en bronze/laiton plage de réglage 1,5 - 6,0 bar joint EPDM pour fluides liquides et gazeux
Diamètre:
1 1/2" pouce mâle
Raccordement:
mâle BSP-T
Joint:
EPDM
Plage de réglage:
1,5 - 6,0 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1" pouce femelle modèle UV01 en bronze/laiton plage de réglage 2 - 12 bar joint FKM pour fluides liquides et gazeux
Diamètre:
1" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/4" pouce femelle modèle UV02 en bronze/laiton plage de réglage 12 - 20 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
3/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
12 - 20 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1 1/4" pouce femelle modèle UV01 en bronze/laiton plage de réglage 0,5 - 2,5 bar joint FKM pour fluides liquides et gazeux
Diamètre:
1 1/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
0,5 - 2,5 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge à passage droit 1 1/4" pouce mâle modèle UV05 en bronze/laiton plage de réglage 1,5 - 6,0 bar joint EPDM pour fluides liquides et gazeux
Diamètre:
1 1/4" pouce mâle
Raccordement:
mâle BSP-T
Joint:
EPDM
Plage de réglage:
1,5 - 6,0 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1/2" pouce femelle modèle UV02 en bronze/laiton plage de réglage 12 - 20 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
1/2" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
12 - 20 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/8" pouce femelle modèle UV02 en bronze/laiton plage de réglage 2 - 12 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
3/8" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge à passage droit 1/2" pouce mâle modèle UV05 en bronze/laiton plage de réglage 0,5 - 2,0 bar joint EPDM pour fluides liquides et gazeux
Diamètre:
1/2" pouce mâle
Raccordement:
mâle BSP-T
Joint:
EPDM
Plage de réglage:
0,5 - 2,0 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 2" pouce femelle modèle UV01 en bronze/laiton plage de réglage 0,5 - 2,5 bar joint FKM pour fluides liquides et gazeux
Diamètre:
2" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
0,5 - 2,5 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/8" pouce femelle modèle UV01 en bronze/laiton plage de réglage 0,5 - 2,5 bar joint FKM pour fluides liquides et gazeux
Diamètre:
3/8" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
0,5 - 2,5 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge à passage droit 3/4" pouce femelle modèle UV06 en bronze/laiton plage de réglage 1,5 - 6,0 bar joint FKM pour fluides liquides et gazeux
Diamètre:
3/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
FKM
Plage de réglage:
1,5 - 6,0 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 3/4" pouce femelle modèle UV02 en bronze/laiton plage de réglage 2 - 12 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
3/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
déverseur/soupape de décharge en équerre 1 1/4" pouce femelle modèle UV02 en bronze/laiton plage de réglage 2 - 12 bar joint PTFE pour fluides liquides et gazeux
Diamètre:
1 1/4" pouce femelle
Raccordement:
femelle BSP-P
Joint:
PTFE
Plage de réglage:
2 - 12 bar
Substance:
fluides liquides et gazeux
Qu’est-ce qu’une soupape de décharge ?
Une soupape de décharge sert à protéger les pompes ou autres systèmes sous pression. Comme son nom l’indique, lorsqu’une pression donnée est atteinte, elle se « décharge » ou s’ouvre pour évacuer le fluide sous pression.
Comment fonctionne un déverseur/une soupape de décharge ?
Un ressort ou un soufflet est présent à l’intérieur du déverseur/de la soupape, qui exerce une force inférieure au fluide circulant dans le sens inverse en cas d’augmentation de la pression au-dessus de la valeur définie. La vanne s’ouvre après avoir dépassé la pression de commutation définie. Elle s’ouvre ensuite de manière proportionnelle à l’augmentation de la pression et évacue ainsi la puissance. Si la surcharge nécessaire est atteinte, la course se règle automatiquement. Si la pression retombe, le déverseur/soupape se ferme lentement jusqu’à ce qu’elle soit fermée complètement après être repassée sous la pression de commutation.
Comment monter un déverseur/une soupape de décharge ?
L’installation doit d’abord être entièrement rincée afin qu’aucune particule de saleté ne puisse bloquer le déverseur/la soupape. Si le lieu de montage présente un danger pour les personnes et l’environnement en cas de sortie de fluide, des mesures de protection appropriées doivent être prises. La plupart des déverseurs/soupapes de décharge peuvent être monté(e)s dans la position de votre choix, cela n’a pas d’influence sur le fonctionnement. Lors du montage, ne surtout pas forcer en serrant le filetage intérieur, car cela pourrait endommager le siège du déverseur/de la soupape. Aucun matériau d’étanchéité comme le téflon ou le chanvre ne doit accéder dans la soupape, car sinon l’étanchéité n’est plus garantie. Ces déverseurs/soupapes sont généralement monté(e)s en aval d’une pompe afin d’évacuer une surpression non admissible.
Comment régler un déverseur/une soupape de décharge ?
En fonction de la variante, le déverseur/la soupape est réglé(e) via une clé Imbus, un volant ou un autre système de rotation. En tournant dans le sens des aiguilles d’une montre, la pression (pression de commutation) augmente et dans le sens inverse des aiguilles d’une montre, la pression (pression de commutation) diminue. La plupart des déverseurs/soupapes de décharge peuvent être réglé(e)s pendant le fonctionnement de l’installation, une mesure de la pression doit pour cela être effectuée en amont de la vanne de dérivation (par exemple à l’aide d’un manomètre). Nous pouvons également régler votre déverseur/soupape à l’usine sur la pression de votre choix.
Le déverseur/la soupape de décharge doit-il/elle être entretenu(e) ?
La plupart des déverseurs/soupapes de décharge ne requièrent pas d’entretien. En cas de dysfonctionnement dans l’installation, le déverseur/la soupape doit naturellement être également contrôlé(e). Si une augmentation de la pression n’est pas évacuée correctement, le déverseur/la soupape est peut-être défectueux(se) et doit être remplacé(e) le cas échéant. Si la pression n’atteint plus la pression de fonctionnement souhaitée dans le système, il y a peut-être une fuite dans le siège de la soupape, celle-ci doit peut-être être remplacée.
